Sensor Infrared dan Arduino Uno Mengendalikan 1 Relay

Perkembangan teknologi elektronika memungkinkan berbagai perangkat bekerja secara otomatis tanpa harus dikendalikan secara langsung oleh manusia. Salah satu contoh sederhana yang dapat dipelajari oleh pemula adalah penggunaan sensor infrared (IR) yang dihubungkan dengan Arduino Uno untuk mengendalikan modul relay 1 channel. Sistem ini dapat digunakan sebagai dasar pembuatan lampu otomatis, alarm keamanan, penghitung barang, maupun berbagai proyek otomasi lainnya.

Sensor infrared merupakan sensor yang bekerja dengan memancarkan cahaya inframerah dan mendeteksi pantulan cahaya tersebut dari suatu objek. Ketika ada benda yang berada di depan sensor, cahaya inframerah akan dipantulkan kembali dan diterima oleh bagian penerima sensor. Arduino Uno kemudian membaca sinyal tersebut dan mengambil keputusan berdasarkan program yang telah dibuat.

Pada proyek ini, Arduino Uno berfungsi sebagai otak atau pengendali utama. Arduino menerima informasi dari sensor infrared, kemudian mengolah data tersebut dan mengirimkan perintah ke relay. Relay sendiri berfungsi sebagai saklar elektronik yang memungkinkan Arduino mengendalikan perangkat dengan tegangan yang lebih tinggi, seperti lampu, kipas angin, pompa air, atau perangkat listrik lainnya.

Cara kerja sistem ini cukup sederhana. Ketika sensor infrared mendeteksi adanya objek di depannya, sensor akan mengirimkan sinyal ke Arduino Uno. Arduino kemudian mengaktifkan relay sehingga perangkat yang terhubung ke relay dapat menyala. Sebaliknya, ketika tidak ada objek yang terdeteksi, Arduino akan menonaktifkan relay sehingga perangkat akan mati.

Sebagai contoh penerapan dalam kehidupan sehari-hari, sistem ini dapat digunakan untuk membuat lampu teras otomatis. Saat seseorang mendekati area sensor, lampu akan menyala secara otomatis. Setelah orang tersebut menjauh dan tidak terdeteksi lagi oleh sensor, lampu akan mati kembali. Sistem ini dapat membantu menghemat energi sekaligus meningkatkan kenyamanan pengguna.

Komponen yang dibutuhkan dalam proyek ini antara lain:

1. Arduino Uno

2. Sensor Infrared (IR Obstacle Sensor)

3. Modul Relay 1 Channel 5V

4. Kabel Jumper

5. Breadboard (opsional)

6. Lampu atau beban listrik sebagai output

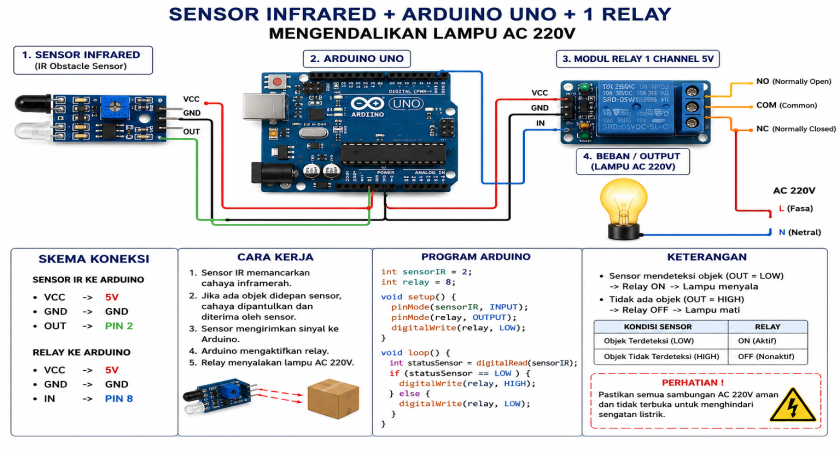

# Skema Koneksi

Sensor Infrared

* VCC → 5V Arduino

* GND → GND Arduino

* OUT → Pin 2 Arduino

Relay 1 Channel

* VCC → 5V Arduino

* GND → GND Arduino

* IN → Pin 8 Arduino

# Program Arduino

int sensorIR = 2;

int relay = 8;

void setup() {

  pinMode(sensorIR, INPUT);

  pinMode(relay, OUTPUT);

  digitalWrite(relay, LOW);

}

void loop() {

  int statusSensor = digitalRead(sensorIR);

  if (statusSensor == LOW) {

    digitalWrite(relay, HIGH);

  } else {

    digitalWrite(relay, LOW);

  }

}

Pada program di atas, Arduino akan terus memantau kondisi sensor infrared. Ketika sensor mendeteksi objek, relay akan aktif. Ketika objek tidak terdeteksi, relay akan kembali nonaktif. Perlu diketahui bahwa beberapa modul sensor infrared memiliki logika yang berbeda, sehingga kondisi HIGH dan LOW dapat disesuaikan berdasarkan hasil pengujian.

Melalui proyek sederhana ini, siswa dapat mempelajari konsep dasar sensor, mikrokontroler, input, output, dan otomasi. Meskipun terlihat sederhana, prinsip yang digunakan sama dengan sistem yang digunakan pada berbagai peralatan otomatis di industri maupun kehidupan sehari-hari.

Belajar sensor infrared dengan Arduino Uno dan relay bukan hanya belajar menyalakan lampu otomatis, tetapi juga memahami dasar teknologi otomasi yang menjadi fondasi berbagai sistem cerdas di era modern saat ini.
